Mengelola gambar proyek terasa rumit ketika denah arsitektur, struktur, dan utilitas berada di file berbeda. Jika setiap perubahan ditangani dengan menyalin objek, tim mudah menggunakan gambar lama. Xref AutoCAD membantu menghubungkan file tersebut sehingga koordinasi revisi lebih teratur.
Apa Itu Xref AutoCAD
Xref atau external reference adalah referensi ke file lain yang ditampilkan dalam gambar kerja. Untuk referensi DWG, gambar sumber tetap berada di file terpisah. Ketika sumber berubah, pengguna dapat memuat ulang referensinya untuk melihat pembaruan.
Bayangkan file arsitektur menjadi dasar gambar instalasi listrik. Tim listrik dapat melihat denah tanpa harus memasukkan salinan seluruh objek denah ke file kerjanya.
Perbedaannya dengan Copy Paste
Hasil copy-paste menjadi objek dalam file tujuan dan tidak otomatis terhubung dengan gambar asal. Perubahan sumber harus diterapkan kembali secara manual. Pada Xref, hubungan ke sumber dipertahankan selama file dan jalurnya dapat ditemukan.
Karena itu, Xref cocok untuk koordinasi gambar yang terus berkembang. Pengguna tetap perlu menentukan versi sumber yang disepakati agar tim tidak memakai revisi berbeda.
Contoh Koordinasi Gambar Proyek
Pada proyek rumah, arsitek mengelola denah ruang, engineer menyiapkan struktur, dan drafter utilitas mengerjakan instalasi. Setiap tim bisa menggunakan gambar disiplin lain sebagai referensi, sambil mengedit dokumen tanggung jawabnya sendiri.
Sepakati satuan dan titik acuan terlebih dahulu. Referensi yang terpasang tetapi bergeser atau salah skala tetap akan menyulitkan pekerjaan.
Alur Dasar Memasang Referensi
- Simpan file kerja dan sumber dalam susunan folder proyek yang jelas.

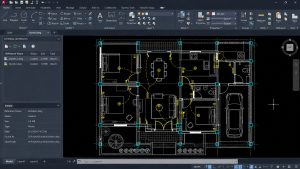

- Buka palet External References dan pilih Attach DWG.
- Tentukan file, titik pemasangan, skala, rotasi, dan jenis path.
- Periksa kesesuaian posisi menggunakan titik acuan yang sama.
- Gunakan Reload ketika sumber yang disetujui sudah diperbarui.
Pilihan Attachment dan Overlay memengaruhi bagaimana referensi ikut terbawa ketika file dirujuk lagi. Pahami kebutuhan susunan referensi sebelum memilihnya.
Kesalahan yang Perlu Dihindari
Mengganti nama folder, memindahkan sumber, atau mengirim file utama saja dapat menyebabkan referensi tidak ditemukan. Relative path membantu ketika struktur folder dipertahankan, tetapi tidak memperbaiki sumber yang hilang. Periksa juga satuan dan koordinat sebelum menganggap file bermasalah.
Belajar AutoCAD di Wahana Training
Xref membantu menjaga hubungan antargambar, tetapi hasilnya bergantung pada pengelolaan file dan kesepakatan tim. Mulailah dengan proyek kecil agar alurnya mudah dipahami. Ingin mengelola gambar proyek dengan lebih teratur? Pelajari AutoCAD bersama Wahana Training dan konsultasikan kebutuhan belajar Anda, mulai dari menggambar dasar hingga memahami referensi antargambar.
