Industri konstruksi mengalami perubahan besar seiring perkembangan teknologi digital. Jika dahulu proses desain dan dokumentasi bangunan sangat bergantung pada gambar 2D, kini semakin banyak arsitek dan engineer beralih ke pendekatan berbasis model digital. Perubahan ini bukan sekadar tren, melainkan kebutuhan nyata untuk bekerja lebih cepat, akurat, dan terkoordinasi.

Salah satu pendorong utama perubahan ini adalah Building Information Modeling atau BIM. Teknologi ini membuat arsitek, engineer struktur, dan tim MEP dapat bekerja dalam satu model yang saling terhubung, sehingga koordinasi antar-disiplin menjadi lebih mudah dibandingkan era gambar kertas atau file CAD terpisah.

Mengenal BIM dan Cara Kerjanya

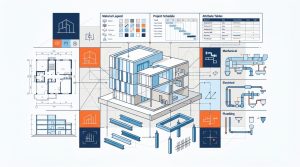

BIM (Building Information Modeling) adalah pendekatan kerja yang menggabungkan model 3D bangunan dengan informasi detail di dalamnya, mulai dari material, dimensi, hingga spesifikasi teknis setiap elemen. Perlu dipahami, BIM bukan sekadar membuat model 3D yang terlihat bagus secara visual.

Perbedaannya cukup mendasar. Model 3D biasa hanya menampilkan bentuk geometris, sedangkan model BIM menyimpan data di balik setiap elemen bangunan, misalnya jenis dinding, ukuran kolom, atau kapasitas ducting. Data ini terus terhubung dengan seluruh dokumentasi proyek, seperti gambar kerja, jadwal (schedule), dan laporan volume pekerjaan.

Dengan kata lain, workflow BIM menghubungkan model, data, dokumentasi, dan kolaborasi antar-disiplin dalam satu ekosistem kerja. Ketika ada perubahan pada model, informasi terkait ikut diperbarui secara otomatis di berbagai dokumen yang berhubungan.

Peran Arsitek Sebelum dan Sesudah BIM

Perubahan peran arsitek terlihat jelas jika dibandingkan antara era sebelum dan sesudah penerapan BIM.

• Sebelum BIM: arsitek banyak bergantung pada gambar dan dokumentasi 2D yang dibuat serta diperbarui secara manual di berbagai file terpisah.
• Sebelum BIM: perubahan desain harus diterapkan satu per satu pada setiap gambar, sehingga rawan tidak konsisten.
• Setelah BIM: arsitek bekerja dengan model bangunan yang terhubung langsung dengan informasi proyek.
• Setelah BIM: perubahan desain dapat diterapkan pada model dan otomatis memperbarui denah, tampak, potongan, hingga jadwal terkait.
• Setelah BIM: arsitek dapat lebih fokus pada kualitas desain sekaligus koordinasi informasi antar-tim.

Perubahan ini membuat peran arsitek berkembang, tidak hanya sebagai perancang bentuk bangunan, tetapi juga sebagai pengelola informasi desain yang terintegrasi dengan disiplin lain.

Bagaimana BIM Mengubah Proses Desain Arsitektur

Penerapan BIM memengaruhi hampir seluruh tahapan desain arsitektur, di antaranya:

• Pemodelan desain: elemen bangunan seperti dinding, pintu, dan jendela dibuat sebagai objek pintar yang memiliki data lengkap, bukan sekadar garis dan bentuk.
• Pembuatan denah, tampak, dan potongan: seluruh dokumentasi dihasilkan langsung dari satu model yang sama, sehingga lebih konsisten.
• Dokumentasi proyek: perubahan pada model akan otomatis memperbarui dokumen terkait tanpa perlu revisi manual di banyak file.
• Visualisasi desain: model 3D memudahkan klien maupun tim proyek memahami desain sebelum dibangun.
• Koordinasi dengan struktur dan MEP: model arsitektur dapat digabungkan dengan model disiplin lain untuk memeriksa potensi konflik desain.

Sebagai contoh, ketika arsitek mengubah ketinggian plafon pada model, perubahan tersebut dapat langsung terlihat pada potongan bangunan dan memengaruhi koordinasi dengan jalur ducting MEP, tanpa perlu menggambar ulang dari awal.

BIM Mengubah Pengambilan Keputusan Arsitek dan Engineer

Selain proses desain, BIM juga memengaruhi cara arsitek dan engineer mengambil keputusan. Keputusan tidak lagi hanya berdasarkan gambar dua dimensi, tetapi berdasarkan informasi yang tersimpan dalam model.

Misalnya, ketika terjadi perubahan ukuran balok struktur, engineer dapat langsung melihat dampaknya terhadap elemen arsitektur maupun jalur MEP di sekitarnya. Proses clash detection juga membantu mengidentifikasi konflik antar-komponen, seperti pipa yang berpotongan dengan balok struktur, sebelum pekerjaan berjalan di lapangan.

Pendekatan ini membantu mengurangi risiko kesalahan dan ketidaksesuaian antar-disiplin, meskipun bukan berarti seluruh kesalahan desain dapat dihindari sepenuhnya. Ketelitian tim dan komunikasi antar-disiplin tetap menjadi faktor penting dalam keberhasilan proyek.

Dari Membuat Gambar Menjadi Mengelola Informasi

Salah satu perubahan mendasar dalam workflow BIM adalah pergeseran fokus kerja, dari sekadar menghasilkan gambar menjadi mengelola informasi proyek secara menyeluruh. Konsistensi model, akurasi data elemen bangunan, kelengkapan dokumentasi, dan koordinasi antar-disiplin menjadi hal yang sama pentingnya dengan tampilan visual desain.

Karena itu, kemampuan bekerja dengan BIM tidak cukup hanya dengan menguasai software. Arsitek dan engineer juga perlu memahami alur kerja proyek secara keseluruhan, termasuk bagaimana data mengalir antar-tim dan antar-tahapan proyek.

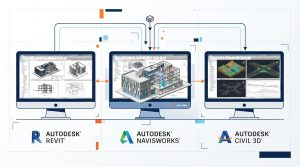

Software BIM yang Banyak Digunakan

Beberapa software BIM yang umum digunakan di industri konstruksi antara lain:

• Autodesk Revit: digunakan untuk pemodelan dan dokumentasi BIM, baik untuk kebutuhan arsitektur maupun struktur bangunan.
• Autodesk Navisworks: digunakan untuk koordinasi model antar-disiplin dan proses clash detection guna mendeteksi potensi konflik desain.
• Autodesk Civil 3D: digunakan untuk kebutuhan tertentu dalam pekerjaan infrastruktur dan teknik sipil, seperti perencanaan jalan dan tapak.

Tantangan Perubahan ke Workflow BIM

Meskipun menawarkan banyak manfaat, penerapan workflow BIM juga menghadirkan sejumlah tantangan, antara lain:

• Membutuhkan waktu untuk mempelajari software dan workflow BIM yang baru.
• Perubahan kebiasaan kerja dari sistem 2D menuju model berbasis informasi.
• Membutuhkan standar penamaan dan koordinasi antar-tim yang konsisten.
• Membutuhkan kolaborasi aktif antar-disiplin, mulai dari arsitek, struktur, hingga MEP.
• Perlu peningkatan kompetensi SDM agar workflow BIM dapat berjalan optimal.

Tantangan-tantangan ini menunjukkan bahwa BIM bukan solusi instan yang menyelesaikan seluruh permasalahan konstruksi, melainkan sebuah proses transisi yang membutuhkan komitmen dari seluruh pihak yang terlibat.
